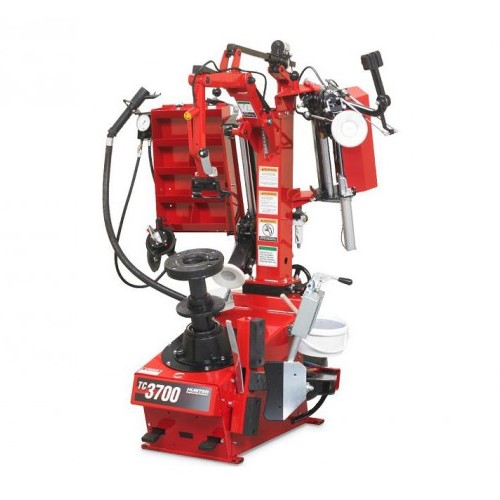

Станок шиномонтажный TC3700-Е

Шиномонтажный полуавтоматический станок Hunter серии TC3700-E обеспечивает лёгкость и безопасность при работе с любыми колёсами. Электрический двигатель, регулируемый по высоте универсальный центральный зажим, роликовое отжимное устройство и взрывная подкачка в стандартной комплектации. Этот шиномонтажный станок позволяет работать с самыми сложными колёсами современных автомобилей с широким диапазоном колёс диаметром до 28" и шириной до 17". Идеально подходит для совместного использования со стендами виброконтроля Hunter серий GSP9700 Road Force Measurement®. Диск зажимается на валу быстрогайкой или фланцем.

Шиномонтажный полуавтоматический станок Hunter серии TC3700-E обеспечивает лёгкость и безопасность при работе с любыми колёсами. Эксклюзивные свойства TC3700-E позволяют работать с широким диапазоном колёс диаметром до 28" и шириной до 17". Цвет исполнения красный (RAL3001).


ПРЕИМУЩЕСТВА:

Плавающий 3-х точечный шарнирный рычаг:

Быстрее и проще в работе, чем стандартные колонны. В отличие от обычных станков, колонна не мешает обслуживать шины и диски больших диаметров
Отсутствует необходимость в настройке монтажного зазора
Полимерная монтажная головка скользит по диску безопасно, даже если колесо зажато эксцентрично
Эксклюзивная полимерная монтажная головка устраняет возможность контактного «металл-металл» повреждения диска, в отличие от стальной, скользит без зазора, уменьшая нагрузку на борт при монтаже низкопрофильных шин
Рычаг усилителя помогает при монтаже-демонтаже низкопрофильных шин
Механический нажимной ролик отожмёт самый жёсткий, низкопрофильный борт шины
Конструкция центрального зажима:

Предлагает максимальную универсальность для обслуживания колёс с самым разным диаметром
Используются одни и те же зажимы для колёс диаметром от 10 до 28 дюймов. Используются одни и те же зажимы для стандартных и дисков с обратным ручьём
Кулачковый диск увеличивает силу зажима по мере вращения колеса
Регулируемая центральная опора:

Три возможных положения высоты позволяют удобно работать с конусными дисками или колёсами с обратным ручьём
Для дисков с обратным ручьём (лицевой стороной вниз) в комплекте поставляется специальная защитная манжета
Не требуются, отнимающие много времени, фланцевые адаптеры
Удлинитель пальца с защитными насадками позволяет системе зажима надёжно фиксировать практически любое колесо
Передвигаемая колонна:

С помощью ручного маховика можно регулировать колонну для обслуживания колёс диаметром от 10 до 28 дюймов
Приводится в действие электромотором с высоким крутящим моментом:

Регулируемая скорость вращения - 15 и 7 об/мин по часовой стрелке, и 15 об/мин против часовой
Избыточная мощность с крутящим моментом 1200 Нм
Эксклюзивная гидравлическая роликовая система монтирует, демонтирует и отжимает борта низкопрофильных шин:

Безопасно и легко работает с самыми низкопрофильными шинами, жёсткими боковинами, EMT Goodyear, Michelin и Bridgestone Run flat шинами
Легко «закатывает» шину на диск или снимает её. Снижает риск повреждения шины
Борт остается гарантированно отжатым, в отличии от использования лопатки отжима
С легкостью выполняет процедуру Match Mounting, позволяя просто и безопасно проворачивать шину на диске согласно данным стенда виброконтроля для устранения вибрации, вне зависимости от профиля и жесткости шины
Совместное использование со стендами виброконтроля Hunter серий GSP9700 Road Force Measurement® является идеальным сочетанием для устранения проблем вибрации
Стандартный бластер для взрывной накачки делает накачивание шин простым:

Портативный бластер позволяет оператору направлять мощный поток сжатого воздуха в нужное место для посадки бортов к диску
Простой двухкнопочный пульт:

Пневмогидравлическая двухступенчатая система обеспечивает быстрое позиционирование и удобное управление верхним и нижним отжимными роликами
Эргономичная наклонная конструкция обеспечивает удобство в работе:

Удобный доступ для смазывания нижнего борта перед демонтажем
Полный цикл, включая отжим борта, выполняется в одном положении колеса. Это экономит время и силы, оператору не нужно сгибаться для отжимания борта
Простота прижатия шины к монтажному ручью:

Механический ролик отжима борта на монтажной головке
Хвост нажимной с фиксатором
Монтажный ремень помогает при работе с трудными шинами. Также применяется при прокручивании шины на диске (Match Mounting)

Технические характеристики:

Максимальный диаметр шины (мм)    1270
Максимальная ширина шины (мм)    432
Максимальный диаметр шины (дюймы)    50
Максимальная ширина шины (дюймы)    17
Диапазон захвата дисков внешний (дюймы)    Отсутствует
Диапазон захвата дисков внутренний (дюймы)    Отсутствует
Количество скоростей вращения зажимного механизма    2
Скорость вращения стола (об/мин)    7/15
Усилие отжима пневматической лопаткой (кг)    3000 при 10 бар
Усилие отжима гидравлической роликовой системой    Отсутствует
Мотор    Электрический
Электропитание (В)    220
Потребляемая мощность (кВт)    0,37
Рабочее давление (бар)    8-12
Вес станка (кг)    254
Высота (мм)    1828
Длинна (мм)    1092
Ширина (мм)    1092
В комплекте:

Наименование
RP6-G1000A23 Рычаг нажимной    1 шт.
RP6-G1000A67 Хвост нажимной 28"    1 шт.
RP6-G1000A7 Ролик нажима борта механический 1 шт.
RP6-7100013424 Накладка защитная на центральный суппорт устройства зажима    2 шт.
RP6-710012940 Удлинитель пальца-фиксатора    1 шт.
RP6-710090480 Насадка защитная на палец-фиксатор    2 шт.
RP6-13173 Кронштейн хранения    1 шт.
RP6-G800A11 Насадка защитная на лопатку отжима борта 2 шт.
RP6-G1000A11 Монтировка «полумесяц»    1 шт.
RP6-0326 Насадка защитная на монтировку    1 шт.
RP6-1506 Кисть угловая для пасты монтажной    1 шт.
RP6-3784 Паста монтажная, ведро 3.5 кг    1 шт.
148-133-2 Масло лубрикаторное    1 шт.
145-341-2 Наконечник шланга подкачки быстросъемный    1 шт.
179-15-2 Очки защитные    1 шт.
RP6-1157 Конус двухсторонний    1 шт.

Вес и размеры в упаковке:

Вес станка (кг)    318

Высота (мм)    1130
Длинна (мм)    1180
Ширина (мм)    920
